●体积小，负载能力大，使用寿命长
●维护简单，机械性能稳定
●触点压力大，压降小，温升慢，抗烧结能力强
●整体铆压扣合，无螺丝连接 ，避免漏装、掉落
●烘干排气后注胶密封，防水性能等级高
●符合QC/T 413-2002《汽车电器设备基本技术要求》
●符合ROHS要求
产品特点
标准认证
|
● 技术指标
|

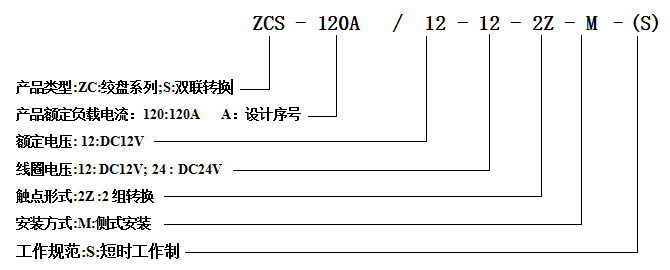

● 型号命名规则
● 使用环境
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
| 产品型号 | ZCS-120 | |
| 触点电路额定电压（V DC） | 12 | 24 |
| 触点电路额定电流（A） | 120 | 100 |
| 额定线圈电压（V DC） | 12 | 24 |
| 过载电流 | / | / |
| （20±5）℃下冷态吸合电压max（V） | ≤8.4 | ≤16.5 |
| （20±5）℃下冷态释放电压min（V） | ≥1 | ≥2 |
| （20±5）℃下冷态动作电流（A） | ≤1.1 | ≤0.5 |
| 线圈功耗（W） | 10~13 | |
| 50A负载下触点接触压降（mV） | ≤50 | |
| 绝缘介电强度 | 50Hz 660V DC 1S | |
| 100A负载下触点接触电压降（mV） | ≤60 | |
| 线圈电阻（Ω） | 11±5％ | 52±5％ |
| 线圈额定电压下保持电流（A） | ≤1.1 | ≤0.5 |
| 触点MAX通断能力 | 4倍额定负载电流 | |
| 额定电压下电寿命（次） | 3000 (额定负载下通1S断2S) | |
| 机械寿命（次） | 5万 | |
| 工作规范 | 短时工作制 | |
| 技术规范 | QC/T 413-2002 | |
| 产品型号 | ZCS-120 |
| 环境温度 | -25℃~+65℃ |
| 相对湿度 | 25℃时达96% |
| 振动 | (10～200)HZ、加速度≤3.5g |
| 冲击 | (60～100)次/分、加速度≤4g |
| 安装方式 | 侧式安装 |
| 防护等级 | IP67 |
